WideTEK 24/36F
avvalgi nomi: WideTEK 24F-600 / 36F-600 · Ishlab chiqaruvchi: Image Access GmbH, Germaniya
Chetdan chetgacha shishaga ega yirik formatli planshetli CIS-skanerlar: A2+ va A1+ formatlari.
- A2+ / A1+
- 1200 dpi
Asosiy xususiyatlar
- Maks. format
- 610 × 457 mm
- Ruxsat
- 1200 × 1200 dpi
- Sensor
- Uzun fokusli SELFOC linzasiga ega chiziqli CIS-sensor; 600 dpi da keskinlik chuqurligi ±1 mm dan ortiq
- Suratga olishdagi rang chuqurligi
- 48 bit rangli, 16 bit kulrang tuslar
- Oʻlchamlari (balandlik × kenglik × chuqurlik)
- 140 × 730 × 900 mm
- Ogʻirligi
- 28 kg
- Ulanish
- 1 Gbit/s Ethernet (TCP/IP)
- Maks. format
- 915 × 610 mm
- Ruxsat
- 1200 × 1200 dpi
- Sensor
- Uzun fokusli SELFOC linzasiga ega uchta chiziqli CIS-sensor; 600 dpi da keskinlik chuqurligi ±1 mm dan ortiq
- Suratga olishdagi rang chuqurligi
- 48 bit rangli, 16 bit kulrang tuslar
- Oʻlchamlari (balandlik × kenglik × chuqurlik)
- 160 × 1100 × 1100 mm
- Ogʻirligi
- 45 kg
- Ulanish
- 1 Gbit/s Ethernet (TCP/IP)

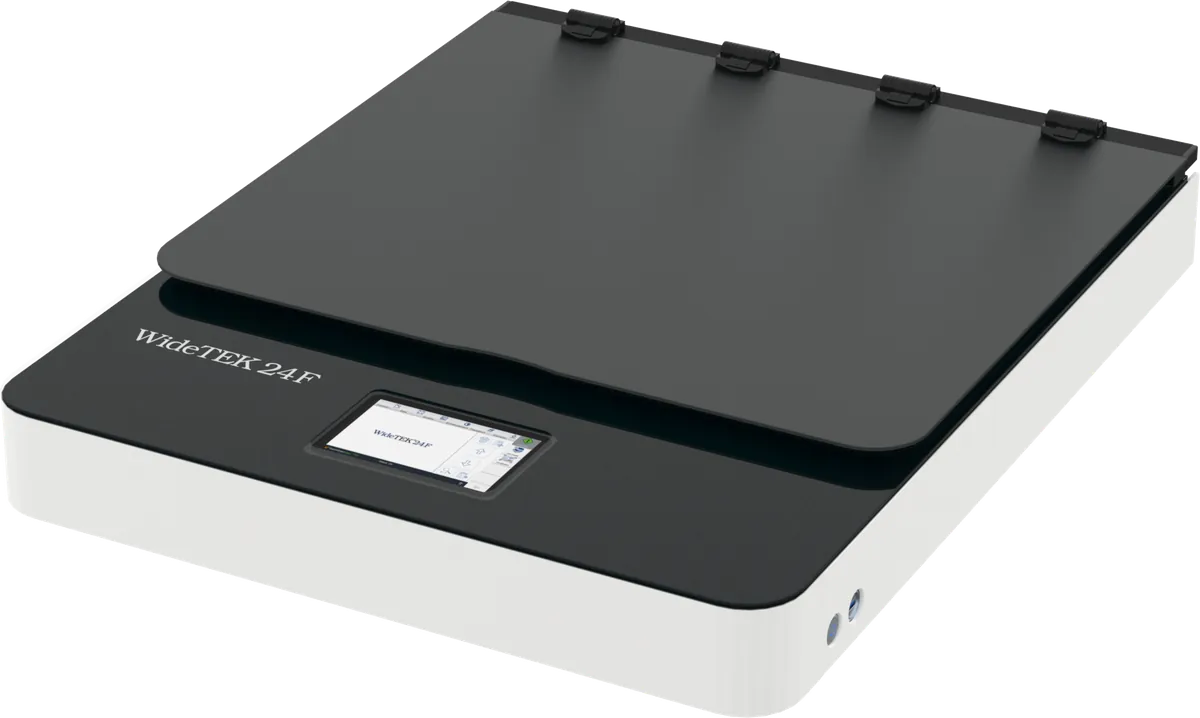

WideTEK 24F
- Kafolat va kafolatdan keyingi xizmat koʻrsatish
- Oʻz servis markazimiz
- Oʻqitish va texnik yordam
Umumiy maʼlumot
WideTEK 24F-600 va WideTEK 36F-600 — CIS-texnologiyani chetdan chetgacha ramkasiz shisha bilan uygʻunlashtirgan yirik formatli planshetli skanerlar: hamyonbop narxda 1200 dpi gacha ruxsatda yuqori aniqlik. Stol usti WideTEK 24F skaneri A2+ gacha (610 × 457 mm) boʻlgan formatlarga moʻljallangan. WideTEK 36F skaneri gʻildirakli pol stendiga oʻrnatilgan va kengligi 36″ gacha (915 × 610 mm) boʻlgan DIN A1+ asl nusxalarni qabul qiladi.

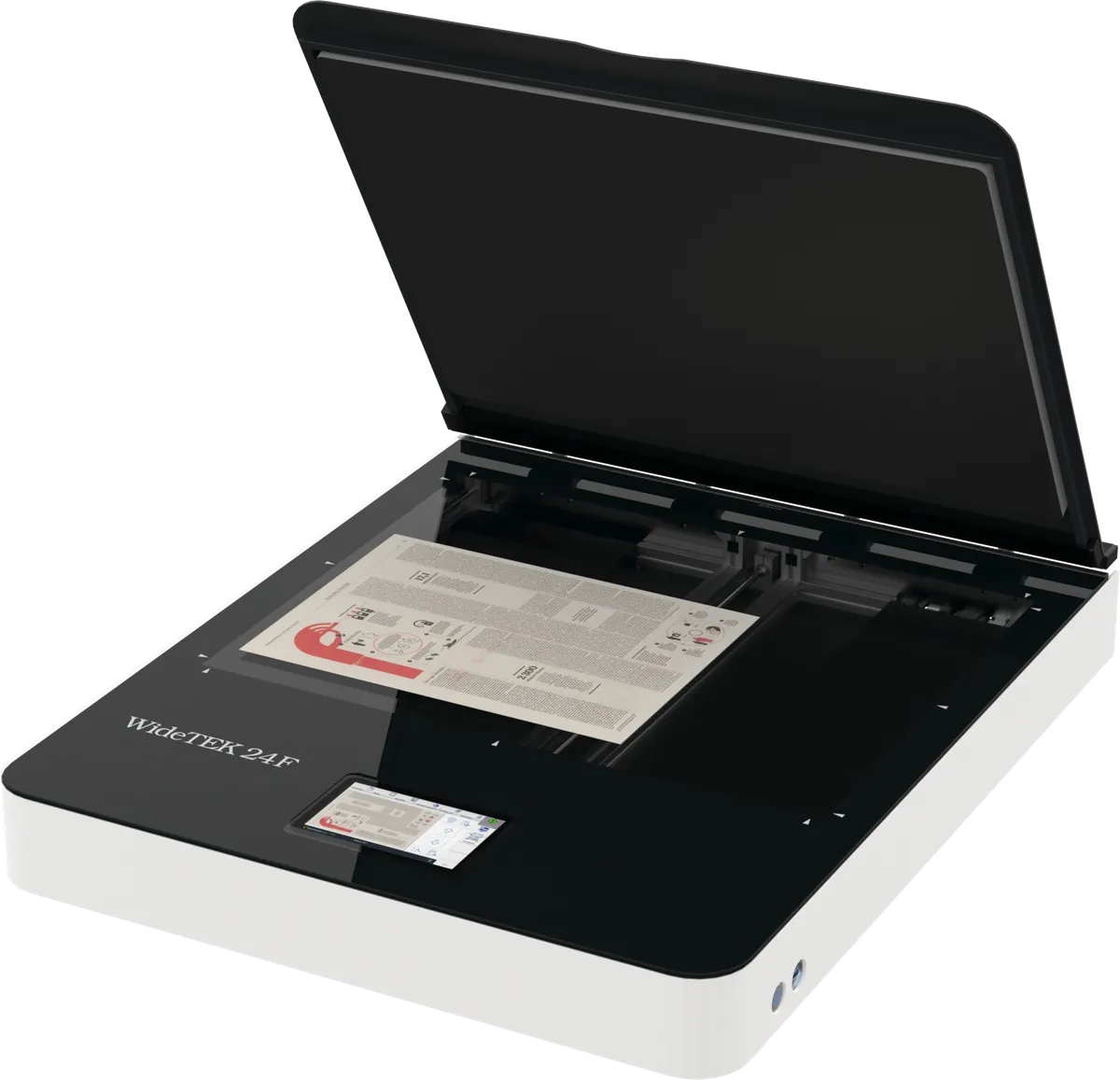

24F modelida qopqoq balandligi 5 cm gacha qalinlikdagi obyektlar, masalan, xolstlar uchun rostlanadi; qopqoqni butunlay olib qoʻyish mumkin. 3D-rejim tangalar, Brayl yozuvi va SMD-komponentlar sirtini nazorat qilish uchun mos.
Qanday vazifalar uchun
Sifat standartlari va sertifikatlar
Imkoniyatlar
- CIS-texnologiya va puxta oʻylangan yoritish — 1200 dpi gacha ruxsat
- Antiblik qoplamali chetdan chetgacha ramkasiz shisha; mustahkam, tirnalishga chidamli, kir, chang, hoʻl siyoh va boʻyoqdan himoya qiladi
- 5 cm gacha boʻlgan obyektlar (masalan, xolstlar) uchun balandligi rostlanadigan qopqoq; qopqoq butunlay olinadi (24F)
- Tangalar, Brayl yozuvi va SMD-komponentlarni nazorat qilish uchun sirtni 3D-skanerlash
- Oʻrnatilgan tarqatgichli RGB-svetodiodlar, IQ/UB nurlanishsiz va qizdirishsiz
- Ixcham stol usti korpusi (24F); gʻildirakli pol stendi (36F)
- Avtomatik kesish va tekislash, virtual qayta skanerlash
Modellar va versiyalar

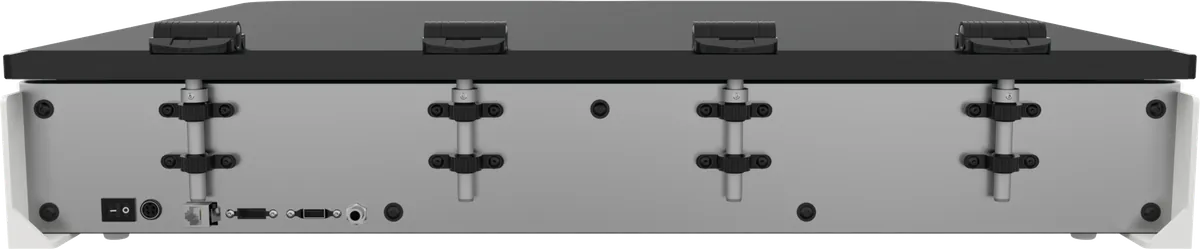

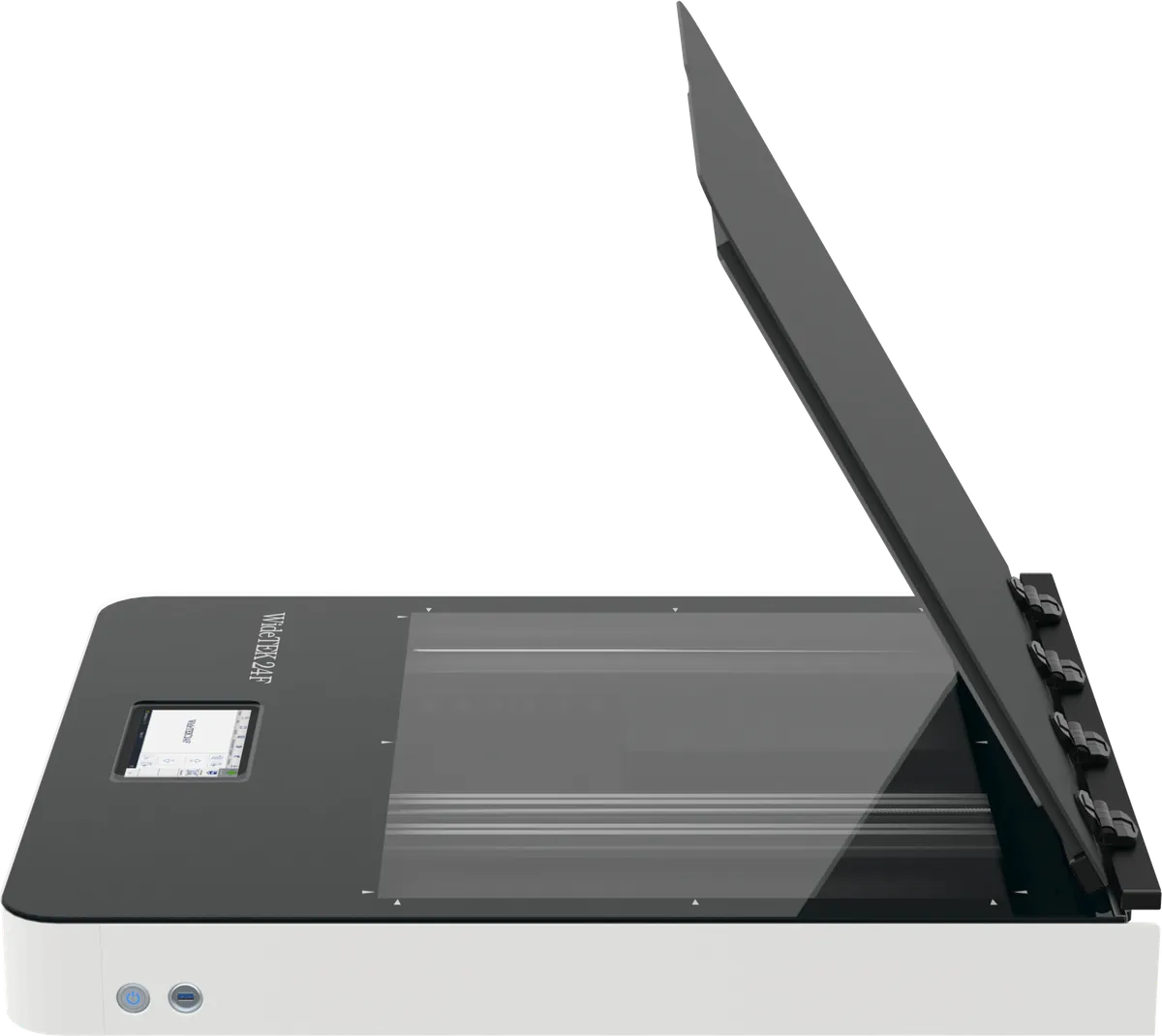

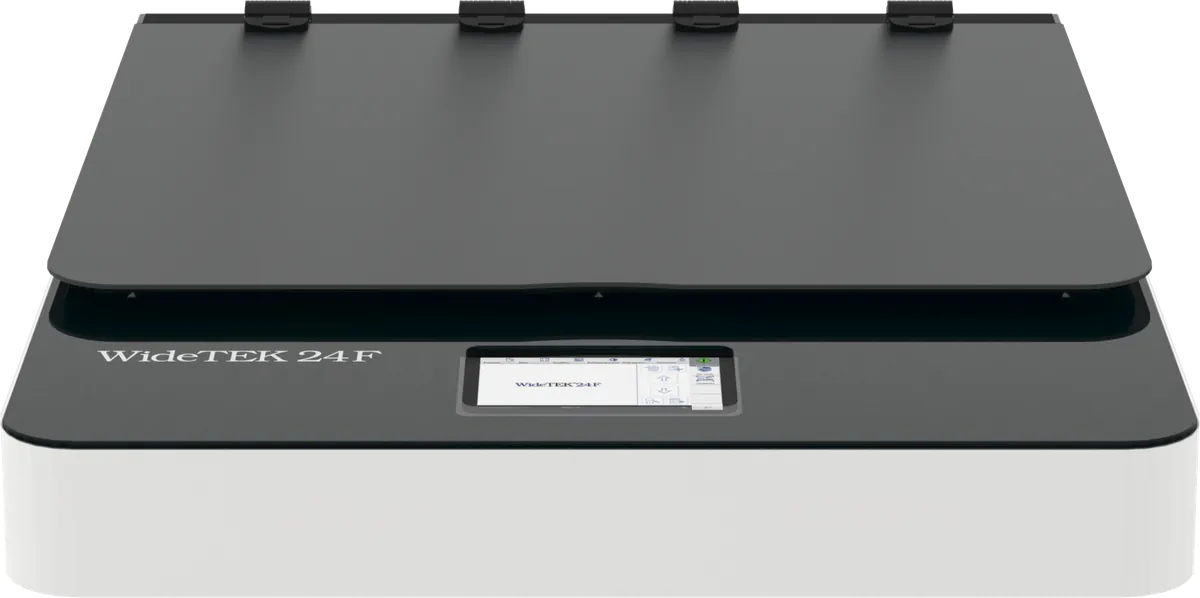

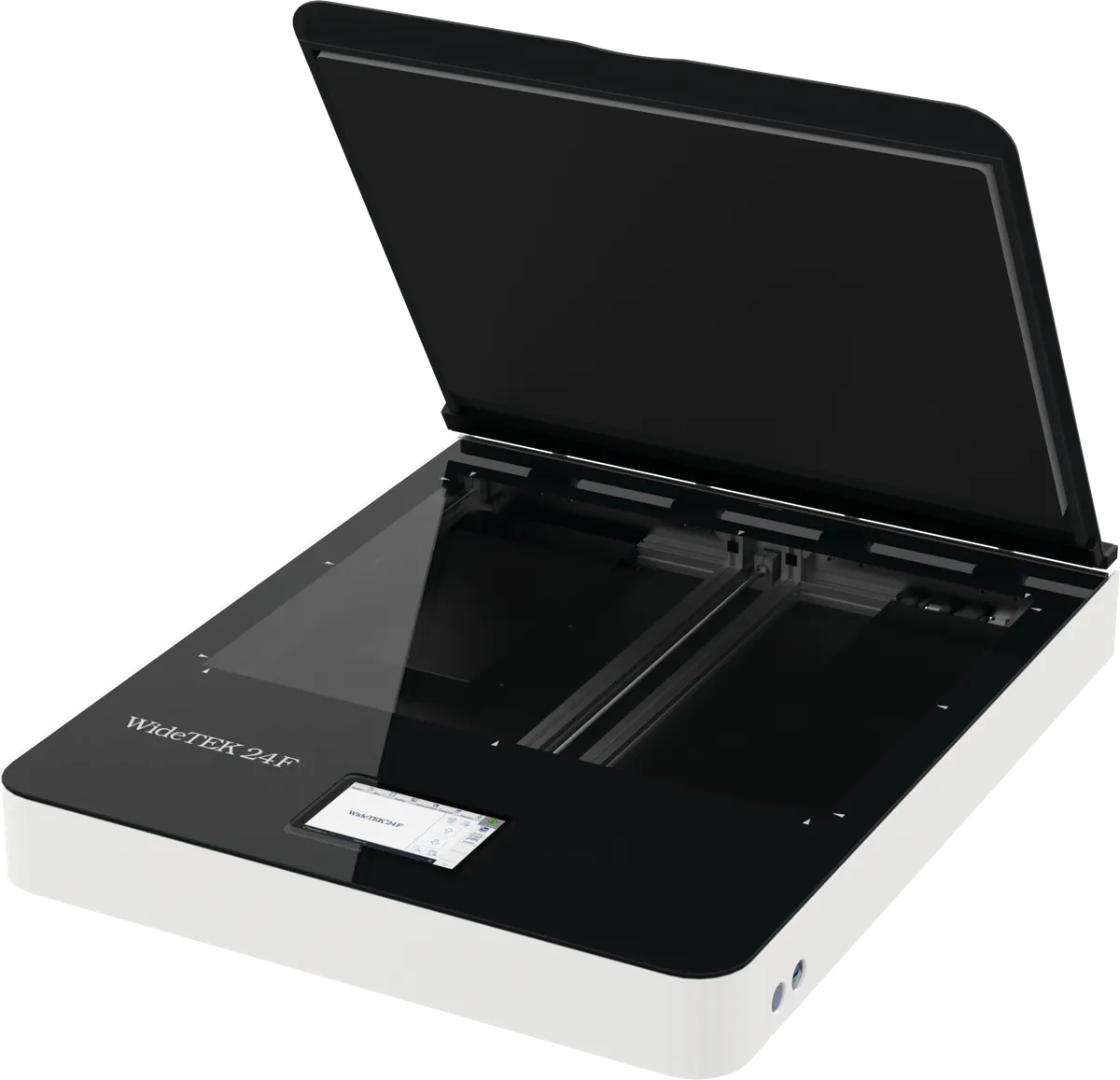

WideTEK 24F-600
A2+ formatgacha boʻlgan stol usti modeli: 610 × 457 mm; CIS-sensor; 5 cm gacha boʻlgan obyektlar uchun balandligi rostlanadigan, butunlay olinadigan qopqoq; 140 × 730 × 900 mm, 28 kg.

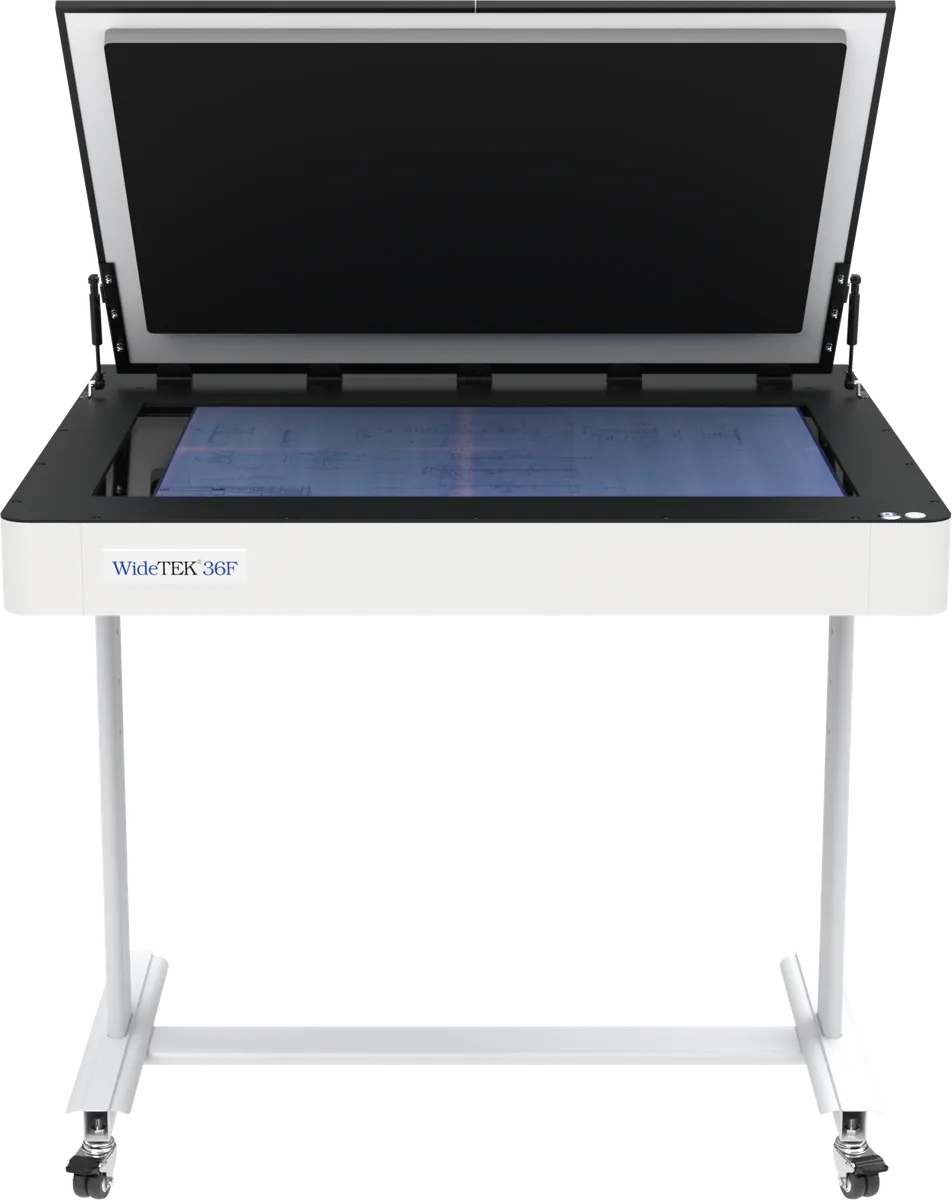

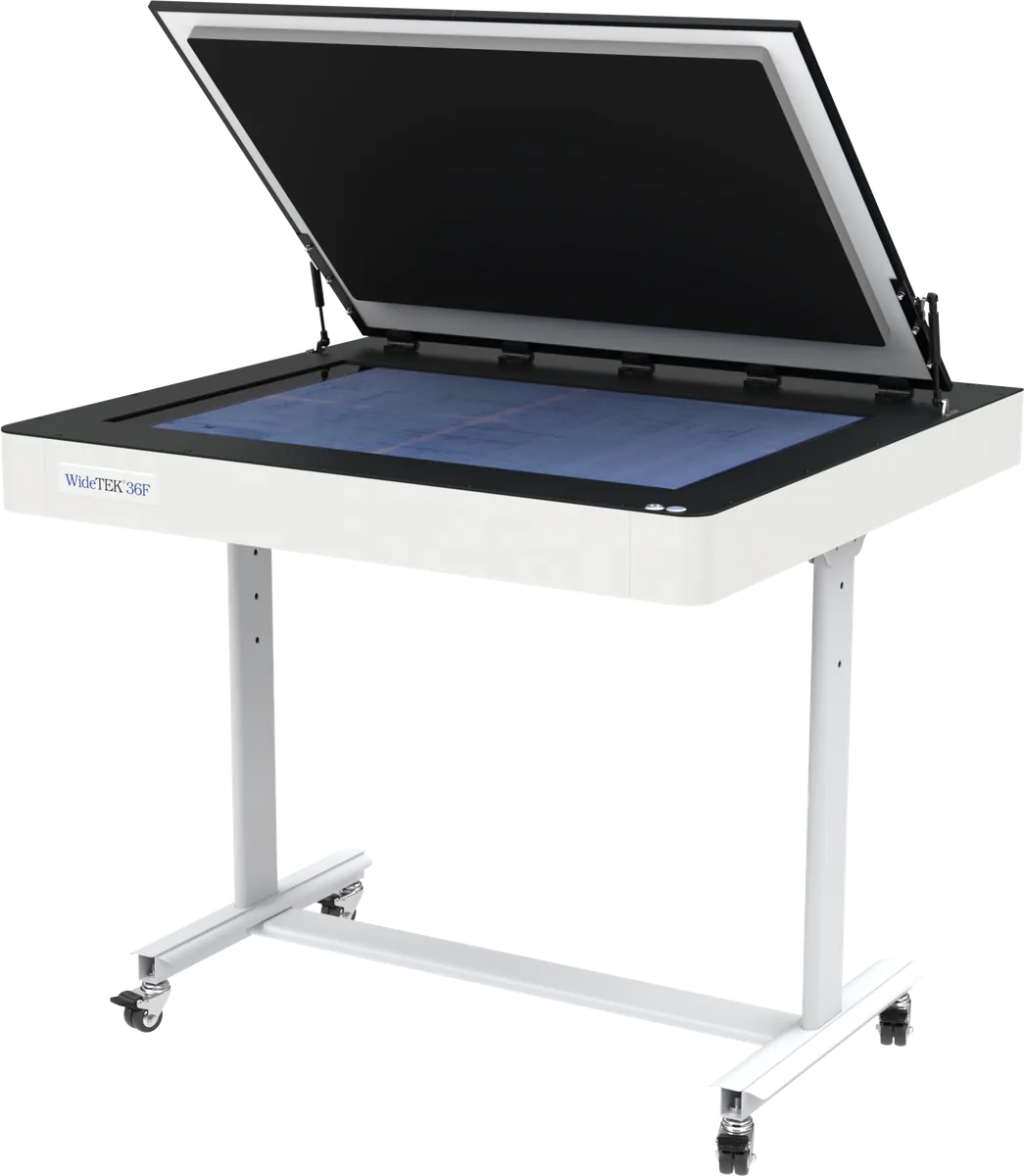

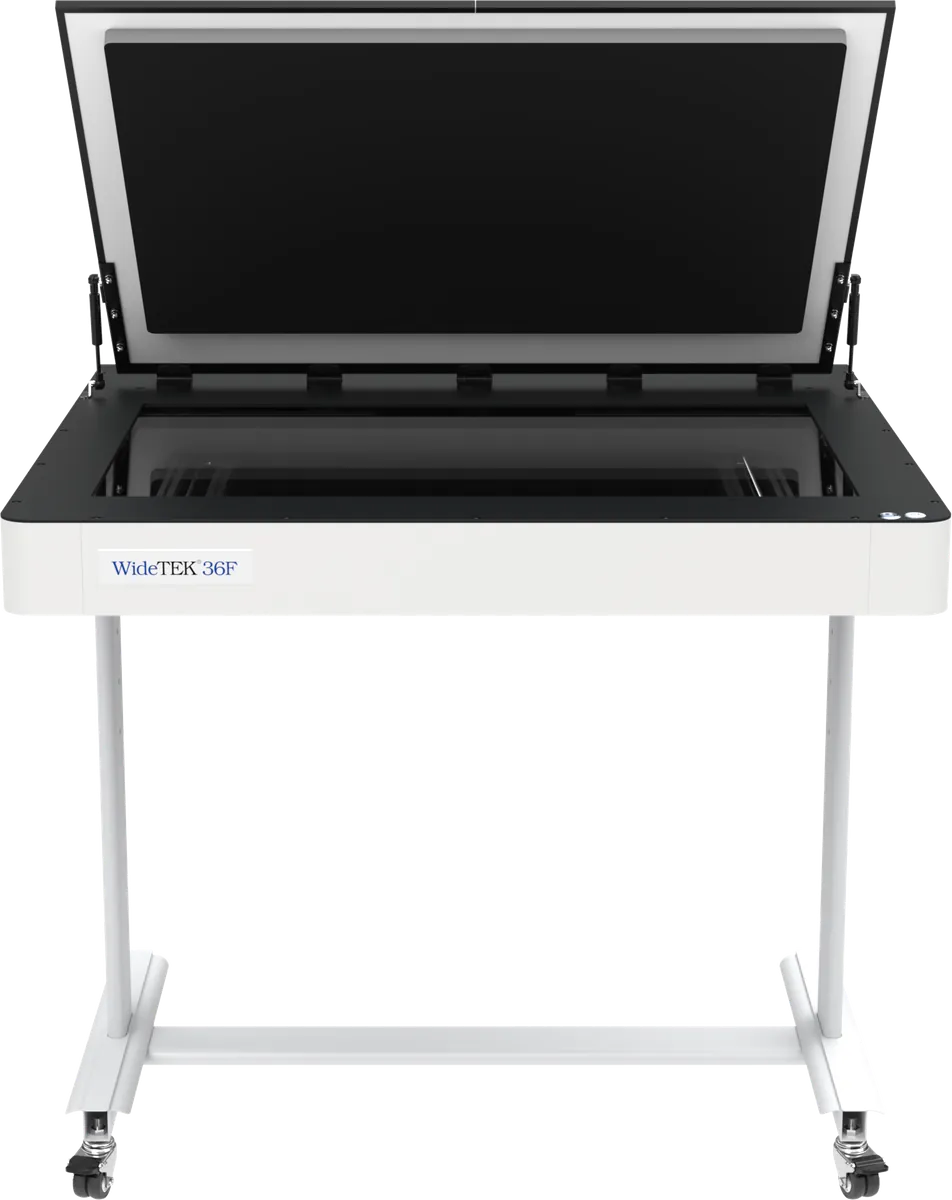

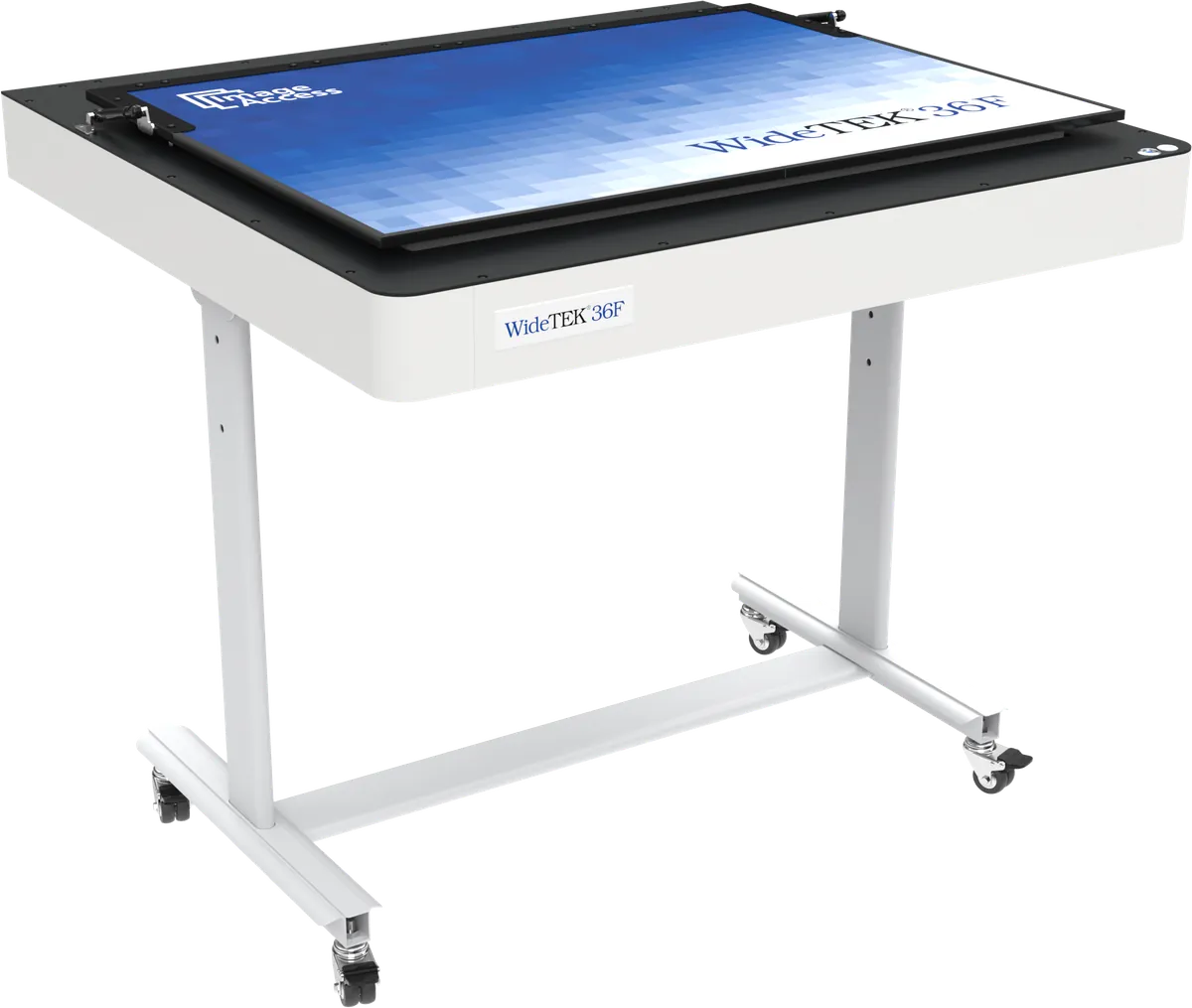

WideTEK 36F-600
Kengligi 36″ gacha boʻlgan DIN A1+ formatli model: 915 × 610 mm; uchta CIS-sensor; mustahkam gʻildirakli pol stendi; 160 × 1100 × 1100 mm, 45 kg.
Xususiyatlar
| Parametr | WideTEK 24F | WideTEK 36F |
|---|---|---|
| Optik tizim | ||
| Hujjatning maks. oʻlchami | 610 × 457 mm | 915 × 610 mm |
| Skaner ruxsati | 1200 × 1200 dpi 24F va 36F | |
| Optik ruxsat | 1200 × 600 dpi 24F va 36F | |
| Piksel oʻlchami | 9,3 × 9,3 µm 24F va 36F | |
| Sensor turi | Uzun fokusli SELFOC linzasiga ega chiziqli CIS-sensor; 600 dpi da keskinlik chuqurligi ±1 mm dan ortiq | Uzun fokusli SELFOC linzasiga ega uchta chiziqli CIS-sensor; 600 dpi da keskinlik chuqurligi ±1 mm dan ortiq |
| Suratga olishdagi rang chuqurligi | 48 bit rangli (ichki), 16 bit kulrang tuslar (ichki) 24F va 36F | |
| Saqlashdagi rang rejimlari | 24 bit rangli, 8 bit kulrang tuslar, binar (oq-qora), yaxshilangan yarimton 24F va 36F | |
| Fayl formatlari | Koʻp sahifali PDF (PDF/A) va TIFF, JPEG, JPEG 2000, PNM, PNG, BMP, TIFF (Raw, G3, G4, LZW, JPEG), AutoCAD DWF, JBIG, DjVu, DICOM, PCX, PostScript, EPS, RAW va boshqalar 24F va 36F | |
| Yoritish tizimi | ||
| Yorugʻlik manbai | Oʻrnatilgan tarqatgichli RGB-svetodiodlar, IEC 62471 boʻyicha sinovdan oʻtkazilgan; IQ/UB nurlanishsiz 24F va 36F | |
| Qizish vaqti | Yoʻq 24F va 36F | |
| Haroratga bogʻliqlik | Yoʻq 24F va 36F | |
| UB/IQ nurlanish | Yoʻq 24F va 36F | |
| Lampalarning xizmat muddati | 50 000 soat (tipik qiymat). Lampalar Extended Warranty kengaytirilgan kafolat opsiyasi bilan qoplanadi 24F va 36F | |
| Elektr xususiyatlari | ||
| Tashqi quvvat bloki: kuchlanish | 100–240 V oʻzgaruvchan tok 24F va 36F | |
| Tashqi quvvat bloki: chastota | 47–63 Hz 24F va 36F | |
| Tashqi quvvat bloki: ishlash harorati | 5…40 °C 24F va 36F | |
| Tashqi quvvat bloki: nisbiy namlik | 20…80 % (kondensatsiyasiz) 24F va 36F | |
| Tashqi quvvat bloki: eko-standart | CEC Level VI 24F va 36F | |
| Skaner: kuchlanish | 24 V oʻzgarmas tok 24F va 36F | |
| Skaner: tok kuchi | Maks. 5 A 24F va 36F | |
| Quvvat isteʼmoli | ||
| Oʻchirilgan — P(Off) | 0,3 W 24F va 36F | |
| Uyqu rejimi — P(Sleep) | 4,5 W 24F va 36F | |
| Tayyor — P(Ready) | 35 W 24F va 36F | |
| Ishlash — P(Active) | 70 W | 100 W |
| ENERGY STAR talablaridan 44% past | ||
| Oʻlchamlar va ogʻirlik | ||
| Skaner oʻlchamlari (balandlik × kenglik × chuqurlik) | 140 × 730 × 900 mm | 160 × 1100 × 1100 mm |
| Skaner ogʻirligi | 28 kg | 45 kg |
| Transport qadogʻi (balandlik × kenglik × chuqurlik) | 250 × 800 × 1000 mm | 1200 × 800 × 1350 mm |
| Qadoqdagi skaner ogʻirligi | 33 kg | 160 kg |
| Foydalanish sharoitlari | ||
| Ishlash harorati | 5…40 °C 24F va 36F | |
| Saqlash harorati | 0…60 °C 24F va 36F | |
| Nisbiy namlik | 20…80 % (kondensatsiyasiz) 24F va 36F | |
| Shovqin darajasi | < 42 dB(A) (ishlash), < 25 dB(A) (kutish rejimi) 24F va 36F | |
Xususiyatlar ishlab chiqaruvchi maʼlumotlariga koʻra keltirilgan; ishlab chiqaruvchi ularni oldindan ogohlantirmasdan oʻzgartirish huquqiga ega. Imperial oʻlchov birliklari tushirib qoldirilgan.
Komplektatsiya
Ulanish
- Interfeyslar
- 1 Gbit/s Ethernet (TCP/IP)
- Saqlash manzillari
- USB xotira qurilmalari, tarmoq printerlari, hot folder, SMB, FTP, e-mail, bulutli xotiralar
Opsiyalar
- Barmoqlarni olib tashlash, kenglikni avtomatik aniqlash — modelga qarab
